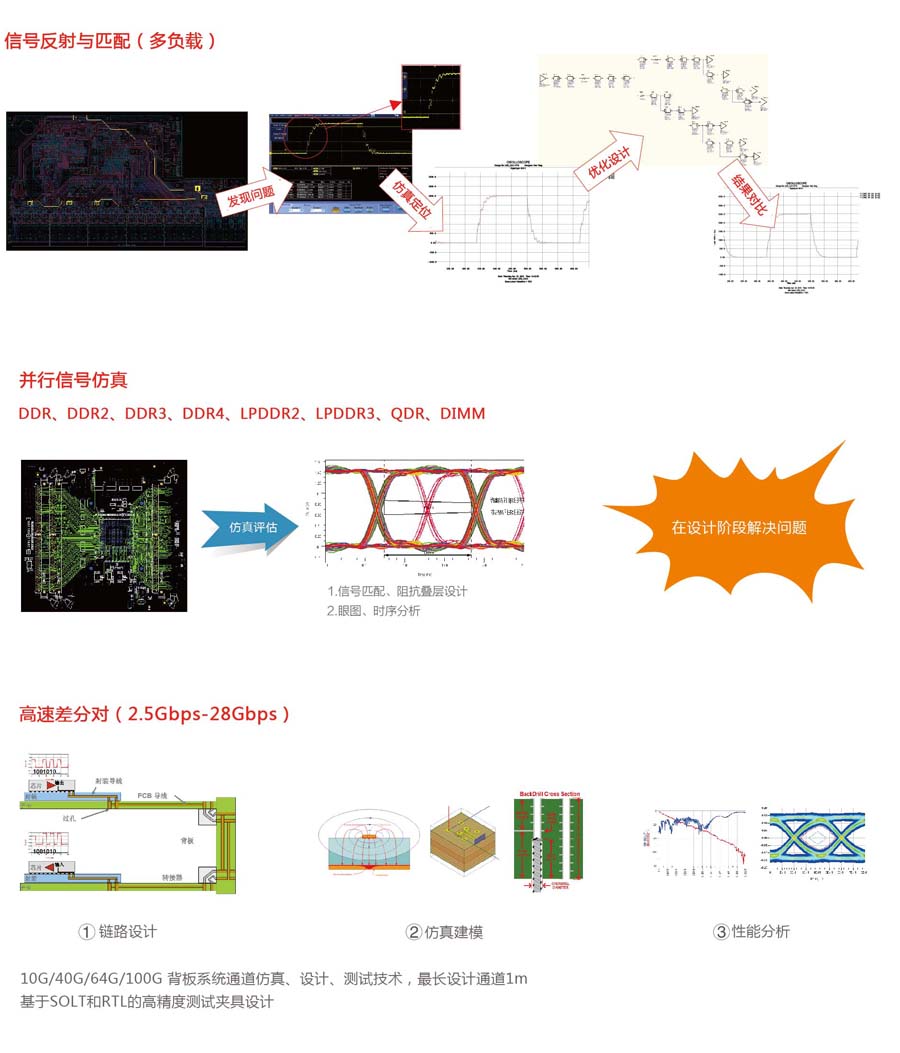

信号完整性分析(SI)
在产品测试阶段发现信号完整性问题,不仅会增加研发成本,还会导致产品无法及时推向市场,错失市场机会。汉普的SI仿真团队,可以在设计阶段就进行信号的分析模拟,提前发现和解决问题,保证PCB产品的稳定性。
